Cùm U

Cùm U hay bu lông chữ U (U-Bolt) là phụ kiện cơ khí được sử dụng phổ biến để kẹp chặt và cố định đường ống, cáp điện, thanh kim loại hoặc các kết cấu xây dựng. Với thiết kế dạng chữ U cùng hai đầu ren chắc chắn, sản phẩm giúp tạo liên kết ổn định, đảm bảo độ an toàn trong quá trình vận hành. Nhờ khả năng chịu lực tốt, độ bền cao và đa dạng kích thước, cùm U được ứng dụng rộng rãi trong các hệ thống cơ điện, cấp thoát nước, phòng cháy chữa cháy, viễn thông và nhiều lĩnh vực công nghiệp khác. Cùng Kiên Hưng Phát tìm hiểu chi tiết về cấu tạo, thông số kỹ thuật, ứng dụng và các loại cùm U phổ biến hiện nay.

Cùm U Là Gì?

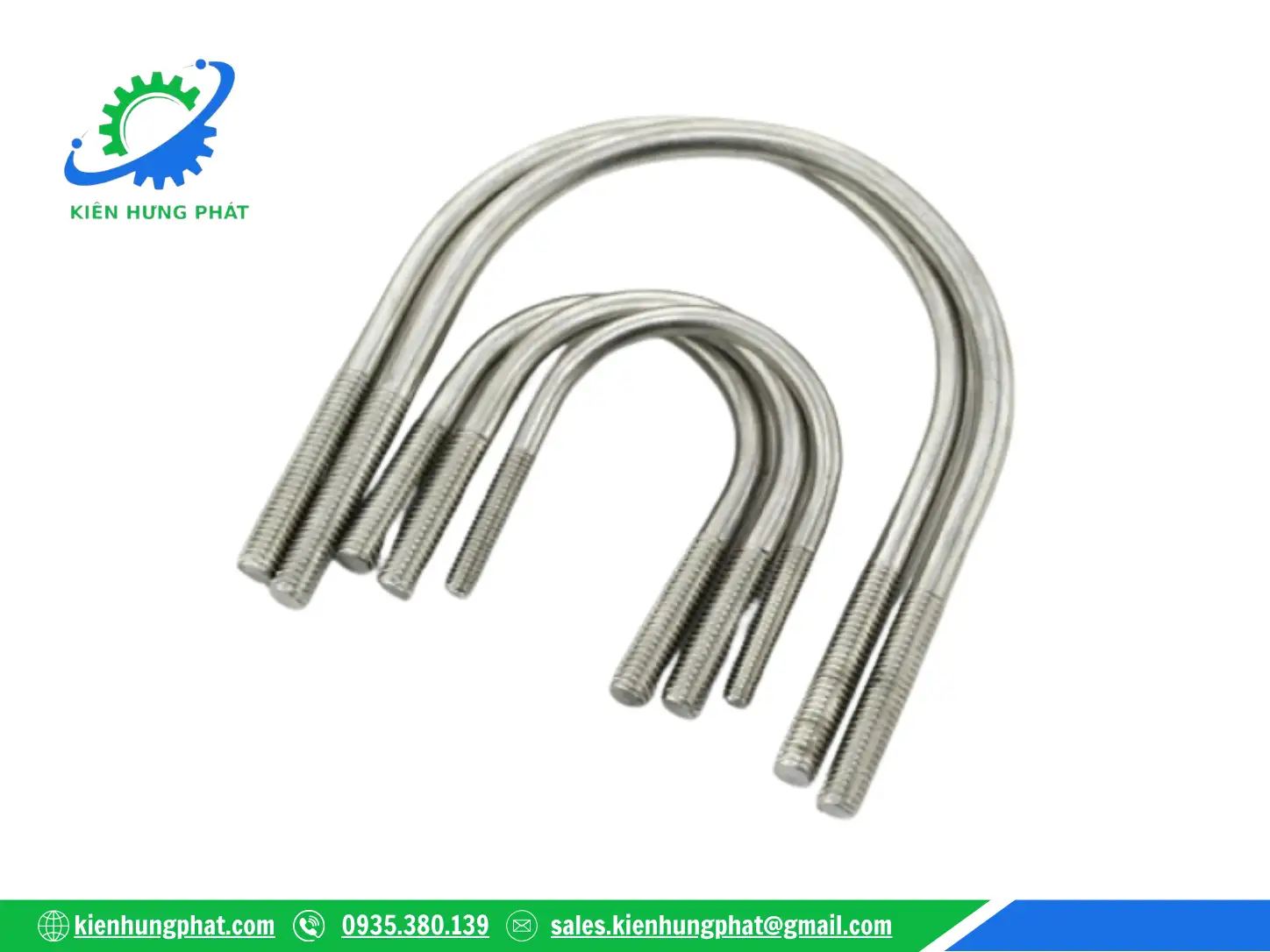

Cùm U, còn được gọi là U-Bolt, bu lông chữ U, kẹp ống chữ U hoặc gông chữ U, là một loại chi tiết liên kết cơ khí có hình dạng giống chữ “U”. Hai đầu của sản phẩm được tiện ren để lắp đai ốc, trong khi phần thân được uốn cong nhằm ôm sát bề mặt vật cần cố định. Chức năng chính của cùm U là tạo lực siết và lực kẹp để giữ chặt các chi tiết với nhau. Nhờ khả năng chịu tải tốt và tính ứng dụng cao, sản phẩm được sử dụng rộng rãi trong các hệ thống đường ống, kết cấu thép, hệ thống điện, công trình dân dụng và công nghiệp. Ngày nay, cùm U được xem là một trong những phụ kiện không thể thiếu trong nhiều hạng mục thi công bởi khả năng lắp đặt nhanh chóng, độ bền cao và chi phí đầu tư hợp lý.

Cấu Tạo Bu Lông Chữ U (Cùm U)

Bu lông chữ U hay cùm U được thiết kế với kết cấu đơn giản nhưng có khả năng chịu lực cao, đáp ứng tốt nhu cầu cố định và liên kết trong các hệ thống đường ống, kết cấu thép và công trình cơ khí. Một bộ cùm U hoàn chỉnh thường bao gồm các bộ phận chính sau:

Thân bu lông chữ U

Thân bu lông là phần được uốn cong theo hình chữ U đặc trưng, có nhiệm vụ ôm sát đường ống hoặc chi tiết cần cố định. Bộ phận này thường được sản xuất từ thép carbon, inox 201, inox 304 hoặc inox 316 nhằm đảm bảo độ cứng, khả năng chịu tải và độ bền trong quá trình sử dụng. Tùy theo yêu cầu công trình, thân cùm có thể được xử lý bề mặt bằng phương pháp mạ kẽm điện phân, mạ kẽm nhúng nóng hoặc sử dụng inox nguyên bản để tăng khả năng chống ăn mòn.

Hai đầu ren

Hai đầu của thân bu lông được gia công ren tiêu chuẩn để kết hợp với đai ốc khi lắp đặt. Đây là bộ phận tạo lực siết giúp cố định chắc chắn đường ống, thanh kim loại hoặc các kết cấu liên kết khác. Kích thước ren được sản xuất theo nhiều quy cách khác nhau như M6, M8, M10, M12 và các kích thước lớn hơn nhằm đáp ứng đa dạng nhu cầu sử dụng trong thực tế.

Phụ kiện đi kèm

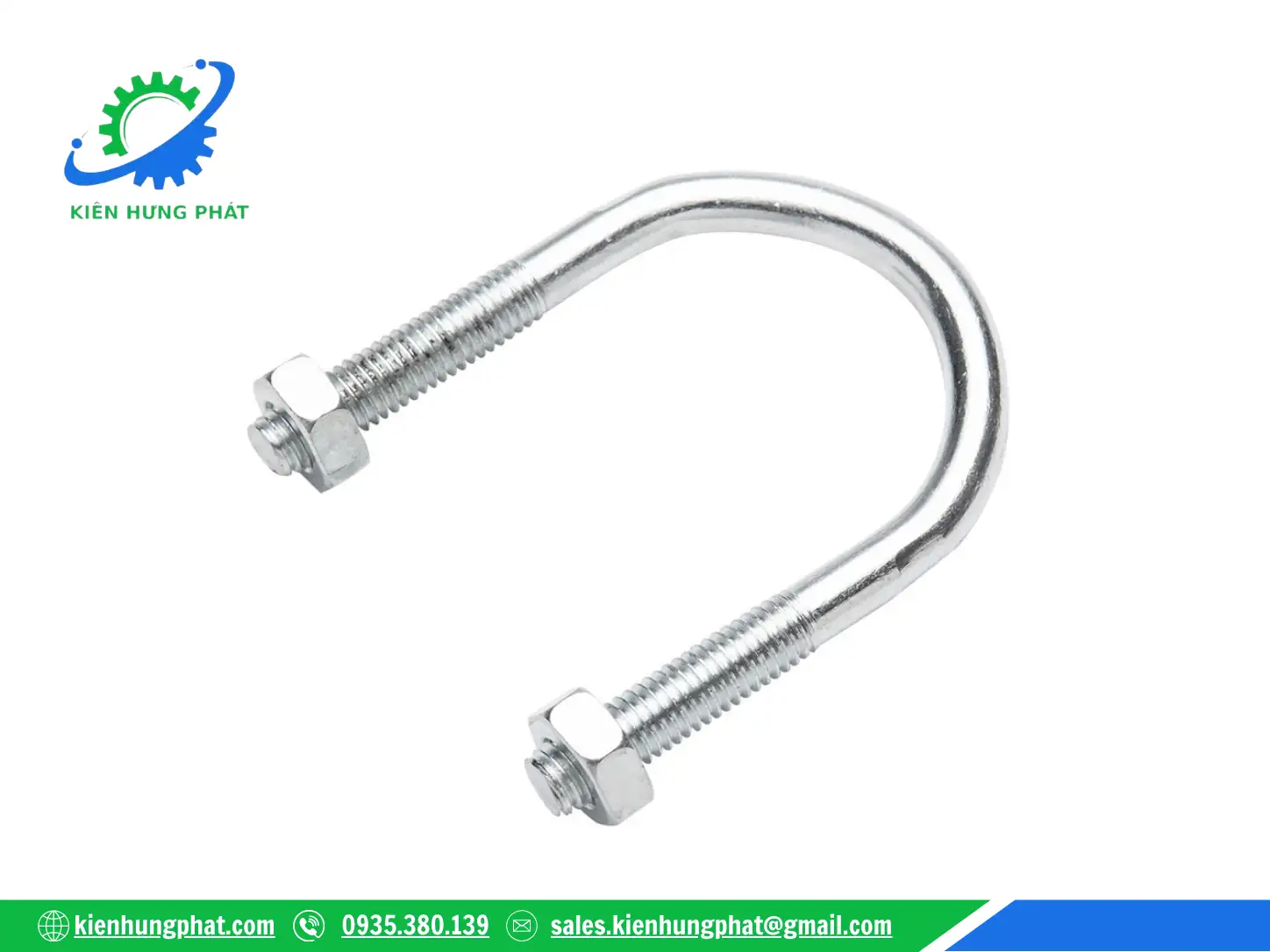

Để hoàn thiện bộ liên kết, cùm U thường đi kèm các phụ kiện hỗ trợ như:

• Đai ốc (ê-cu): Dùng để siết và cố định cùm U vào vị trí lắp đặt.
• Long đền phẳng: Giúp phân bố lực siết đều trên bề mặt tiếp xúc, hạn chế biến dạng vật liệu.
• Long đền vênh: Hỗ trợ chống rung và giảm nguy cơ tự nới lỏng đai ốc trong quá trình vận hành.
• Bản mã: Được sử dụng trong một số ứng dụng đặc biệt nhằm tăng độ chắc chắn và khả năng liên kết với kết cấu đỡ.

Sự kết hợp giữa thân bu lông chữ U, phần ren và các phụ kiện đi kèm tạo nên một giải pháp liên kết đơn giản nhưng hiệu quả, giúp cố định đường ống và các chi tiết cơ khí một cách an toàn, ổn định và bền bỉ theo thời gian.

Tiêu chuẩn sản xuất

Sản phẩm được sản xuất theo tiêu chuẩn DIN 3570A, đảm bảo độ chính xác về kích thước, khả năng chịu tải và tính đồng bộ khi lắp đặt. Đây là tiêu chuẩn được áp dụng rộng rãi cho các dòng cùm U sử dụng trong lĩnh vực xây dựng, cơ khí và hệ thống đường ống công nghiệp.

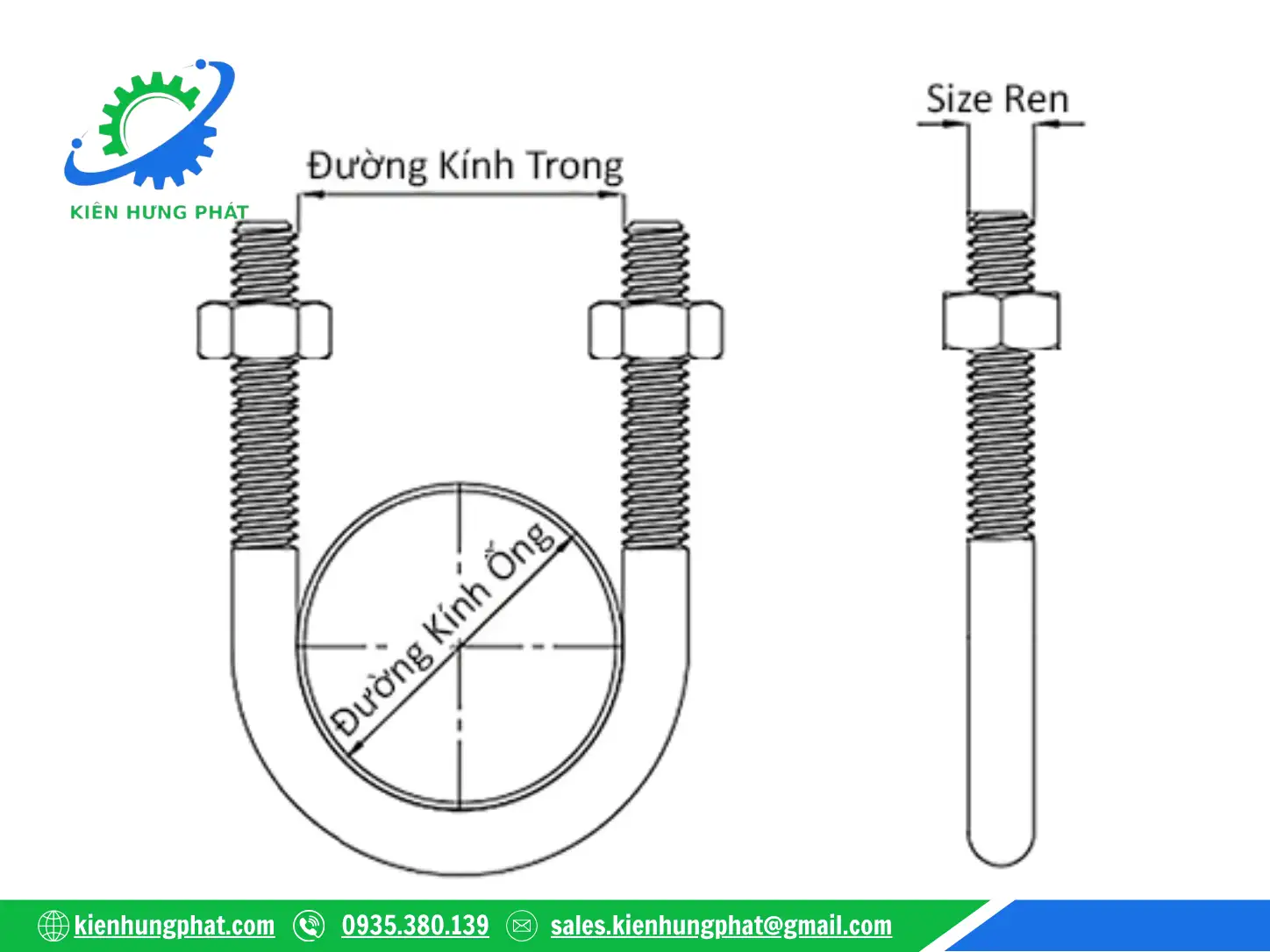

Thông Số Kỹ Thuật Cùm U

Cùm U (U-Bolt) được sản xuất với nhiều quy cách khác nhau nhằm đáp ứng nhu cầu cố định đường ống, kết cấu thép và các hạng mục cơ khí trong công trình dân dụng cũng như công nghiệp. Việc lựa chọn đúng thông số kỹ thuật không chỉ giúp quá trình lắp đặt thuận lợi mà còn đảm bảo khả năng chịu lực, độ an toàn và tuổi thọ của hệ thống.

Kích thước đường ống

Cùm U được thiết kế phù hợp với nhiều kích thước đường ống phổ biến, từ Phi 21 đến Phi 530 mm. Trong đó, Phi (Ø) là đường kính ngoài thực tế của ống, được sử dụng để xác định kích thước cùm U tương ứng nhằm đảm bảo khả năng ôm sát và cố định chắc chắn trong quá trình sử dụng.

Bên cạnh kích thước Phi, sản phẩm còn được phân loại theo tiêu chuẩn DN (Diameter Nominal) như DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN175, DN200, DN250, DN300, DN350, DN400 và DN500.

DN là kích thước danh nghĩa được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp, cấp thoát nước, khí nén và phòng cháy chữa cháy. Thông số này giúp tiêu chuẩn hóa việc lựa chọn phụ kiện và thiết bị đường ống, mặc dù không phản ánh chính xác đường kính thực tế của ống.

Kích thước ren

Để đáp ứng các yêu cầu về tải trọng và khả năng liên kết, cùm U được sản xuất với nhiều quy cách ren khác nhau như M6, M8, M10, M12, M16, M18, M20, M22 và M24. Tùy theo đường kính ống và điều kiện làm việc, việc lựa chọn kích thước ren phù hợp sẽ giúp tăng độ chắc chắn của liên kết và đảm bảo khả năng chịu lực trong quá trình vận hành.

Vật liệu sản xuất

Cùm U tại Kiên Hưng Phát được gia công từ nhiều loại vật liệu khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng:

• Thép carbon có độ bền cơ học cao và chi phí hợp lý.
• Inox 201 phù hợp với môi trường thông thường, có khả năng chống gỉ tốt.
• Inox 304 sở hữu khả năng chống ăn mòn cao, được sử dụng phổ biến trong nhiều công trình.
• Inox 316 thích hợp với môi trường biển, hóa chất hoặc những khu vực có yêu cầu khắt khe về khả năng chống ăn mòn.

Bề mặt

Tùy theo điều kiện môi trường và yêu cầu kỹ thuật, cùm U có thể được xử lý bề mặt bằng các phương pháp như:

• Mạ kẽm điện phân.
• Mạ kẽm nhúng nóng.
• Bọc nhựa bảo vệ.
• Inox nguyên bản không cần xử lý bề mặt.

Các phương pháp này giúp tăng khả năng chống oxy hóa, hạn chế gỉ sét và kéo dài tuổi thọ sản phẩm trong quá trình sử dụng.

Bảng thông số kỹ thuật cùm U

Kích thước ống	Phi (mm)	DK trong a (mm)	Đường kính ren	Chiều dài ren b (mm)	Chiều cao h (mm)	DK trong d1
DN15	21	23	M6/M8/M10	30	60	22
DN20	27	30	M6/M8/M10	40	70	25/26.9
DN25	34	38	M6/M8/M10/M12	40	76	30/33.7
DN32	42	46	M6/M8/M10/M12	50	86	38/42.4
DN40	48	52	M6/M8/M10/M12	50	92	44.5/48.3
DN50	60	64	M6/M8/M10/M12	50	109	57/60.3
DN65	76	82	M6/M8/M10/M12	50	125	76.1
DN80	90	94	M6/M8/M10/M12	50	138	88.9
DN100	114	120	M6/M8/M10/M12/M16	60	171	108/114.3
DN125	140	148	M10/M12/M16	60	191	133/139.7
DN150	169	176	M10/M12/M16	60	217	159/168.3
DN175	200	202	M10/M12/M16	60	249	191/193.7
DN200	220	228	M10/M12/M16/M20	70	283	216/219.1
DN250	270	282	M10/M12/M16/M20	70	334	267/273
DN300	325	332	M10/M12/M16/M20	70	385	318/323.9
DN350	370	378	M12/M16/M20/M24	70	435	355.6/368
DN400	430	428	M12/M16/M20/M24	70	487	406.4/419
DN500	530	530	M12/M16/M20/M24	70	589	508/521

Ý nghĩa các thông số trên cùm U

• DN (Nominal Diameter): Kích thước danh nghĩa của đường ống theo tiêu chuẩn công nghiệp.
• Phi (Ø): Đường kính ngoài thực tế của ống.
• Đường kính ren (d): Kích thước ren của cùm U, quyết định khả năng chịu tải và độ chắc chắn của liên kết.
• Chiều dài ren (b): Phần ren dùng để lắp đai ốc và điều chỉnh lực siết.
• Chiều cao (h): Khoảng cách từ đáy cùm đến đỉnh ren, ảnh hưởng đến khả năng ôm ống.
• d1: Đường kính trong tham chiếu của cùm U tương ứng với từng loại đường ống.

Ưu Điểm Nổi Bật Của Cùm U

Cùm U (U-Bolt) là phụ kiện liên kết được sử dụng rộng rãi trong các hệ thống đường ống, kết cấu thép và công trình cơ khí nhờ khả năng cố định chắc chắn, độ bền cao và tính ứng dụng linh hoạt. Những ưu điểm dưới đây giúp sản phẩm trở thành lựa chọn phổ biến trong nhiều lĩnh vực xây dựng và công nghiệp.

Khả năng chịu lực tốt

Cùm U được sản xuất từ thép carbon hoặc inox chất lượng cao, giúp sản phẩm có độ cứng vững và khả năng chịu tải hiệu quả. Khi được lắp đặt đúng kỹ thuật, cùm U có thể giữ cố định đường ống và các kết cấu liên kết trong thời gian dài mà không làm ảnh hưởng đến độ ổn định của hệ thống.

Liên kết chắc chắn và ổn định

Thiết kế dạng chữ U giúp sản phẩm ôm sát bề mặt đường ống hoặc chi tiết cần cố định. Khi kết hợp với đai ốc và bản mã, cùm U tạo ra lực kẹp đồng đều, giúp hạn chế tình trạng rung lắc, xê dịch hoặc lệch vị trí trong quá trình vận hành. Đây là yếu tố đặc biệt quan trọng đối với các hệ thống đường ống cấp thoát nước, khí nén, phòng cháy chữa cháy và hệ thống cơ điện công trình.

Chống gỉ sét và ăn mòn hiệu quả

Tùy theo yêu cầu sử dụng, cùm U có thể được sản xuất bằng thép mạ kẽm, mạ kẽm nhúng nóng hoặc inox 201, inox 304, inox 316. Các vật liệu này giúp tăng khả năng chống oxy hóa, hạn chế ăn mòn do độ ẩm, hóa chất hoặc tác động từ môi trường bên ngoài. Nhờ đó, sản phẩm có thể sử dụng trong nhiều điều kiện khác nhau, từ môi trường trong nhà đến ngoài trời hoặc các khu vực có độ ẩm cao.

Thi công nhanh chóng

Cấu tạo đơn giản giúp quá trình lắp đặt và tháo dỡ cùm U diễn ra thuận tiện. Người thi công có thể dễ dàng điều chỉnh vị trí hoặc thay thế khi cần bảo trì hệ thống mà không mất quá nhiều thời gian và công sức. Điều này góp phần nâng cao hiệu quả thi công và tiết kiệm chi phí vận hành cho công trình.

Đa dạng quy cách và kích thước

Cùm U được sản xuất với nhiều kích thước khác nhau, phù hợp cho các đường ống từ DN15 đến DN500 và nhiều quy cách đặc biệt theo yêu cầu. Ngoài ra, sản phẩm còn có nhiều lựa chọn về vật liệu, đường kính ren và phương pháp xử lý bề mặt, giúp đáp ứng đa dạng nhu cầu sử dụng trong thực tế.

Tuổi thọ sử dụng cao

Nhờ kết cấu chắc chắn cùng vật liệu bền bỉ, cùm U có khả năng hoạt động ổn định trong thời gian dài. Việc lựa chọn đúng vật liệu và quy cách phù hợp không chỉ giúp tăng tuổi thọ sản phẩm mà còn góp phần bảo vệ toàn bộ hệ thống đường ống và kết cấu liên kết khỏi các sự cố phát sinh trong quá trình vận hành.

Vì Sao Nên Mua Cùm U Tại Kiên Hưng Phát?

Kiên Hưng Phát là đơn vị chuyên cung cấp cùm U (U-Bolt) và các phụ kiện cơ khí liên kết uy tín trên thị trường. Với lợi thế về nguồn hàng, chất lượng sản phẩm và dịch vụ hỗ trợ, chúng tôi mang đến giải pháp tối ưu cho nhà thầu, xưởng cơ khí và các công trình dân dụng – công nghiệp.

Đa dạng kích thước, đáp ứng nhiều nhu cầu: Sản phẩm cùm U tại Kiên Hưng Phát có đầy đủ quy cách từ DN15 đến DN250 và nhiều kích thước đặc biệt khác. Điều này giúp khách hàng dễ dàng lựa chọn đúng loại phù hợp với đường kính ống và yêu cầu kỹ thuật của từng hạng mục thi công.

Vật liệu phong phú, phù hợp nhiều môi trường

Chúng tôi cung cấp đầy đủ các dòng vật liệu:

• Thép mạ kẽm
• Inox 201
• Inox 304
• Inox 316

Mỗi loại vật liệu đều có đặc tính riêng, phù hợp với từng môi trường sử dụng như trong nhà, ngoài trời, môi trường ẩm ướt hoặc khu vực có tính ăn mòn cao.

Hàng sẵn kho, số lượng lớn: Kiên Hưng Phát luôn duy trì lượng hàng tồn kho lớn nhằm đảm bảo khả năng cung ứng nhanh cho các đơn hàng lẻ, đơn hàng dự án và công trình quy mô lớn. Điều này giúp hạn chế tối đa tình trạng gián đoạn tiến độ thi công.

Báo giá nhanh, hỗ trợ linh hoạt: Chúng tôi hỗ trợ báo giá nhanh chóng theo từng nhu cầu cụ thể của khách hàng. Đội ngũ kỹ thuật luôn sẵn sàng tư vấn lựa chọn quy cách phù hợp, giúp tối ưu chi phí mà vẫn đảm bảo hiệu quả sử dụng.

Giao hàng toàn quốc: Kiên Hưng Phát hỗ trợ giao hàng đến tất cả các tỉnh thành trên toàn quốc. Hàng hóa được đóng gói cẩn thận, đảm bảo chất lượng trong quá trình vận chuyển và bàn giao đúng tiến độ cho công trình.

Hotline / Zalo: 0935.380.139

Địa chỉ kho: 225/3 Đường số 8, Phường Bình Hưng Hòa, TP. Hồ Chí Minh

Email báo giá: sales.kienhungphat@gmail.com

Liên hệ ngay với Kiên Hưng Phát để được tư vấn kỹ thuật và nhận báo giá cùm U nhanh chóng, chính xác và phù hợp nhất cho nhu cầu công trình của bạn.
